金屬常見的腐蝕形態主要有全面腐蝕和局部腐蝕，局部腐蝕主要類型

電偶腐蝕              點蝕(孔蝕)
縫隙腐蝕(絲狀腐蝕)    晶間腐蝕
選擇性腐蝕            應力腐蝕開裂
腐蝕疲勞              磨損腐蝕
剝蝕                  氫損傷

防止SCC的措施

1.選票

.根據材料的具體使用環境，盡量避免使用對SCC敏感的材料。

2.消除應力

.改進結構設計，減小應力集中和避免腐蝕介質的積存

.在部件的加工、制造和裝配過程中盡量避免產生較大的殘余應力

.可通過熱處理、表面噴丸等方法消除殘余應力

3.涂層

.使用有機涂層可將材料表面與環境分開

.使用對環境不敏感的金屬作為敏感材料的鍍層

4.改善介質環境

.控制或降低有害的成分

.有腐蝕介質中加入緩蝕劑

.通過改變電位、促進成膜、阻止氫或有害物質的吸附等，影響電化學反應動力學而起到緩蝕作用，改變環境的敏感性質

5.電化學保護

.應力腐蝕開裂發生在活化-鈍化和鈍化-過鈍化兩個敏感電位區間

.可以通過控制電位進行陰極保護或陽極保護防止SCC的發生

十、腐蝕疲勞

——定義

.材料或構件在交變應力與腐蝕環境的共同作用下產生的脆性斷裂

.腐蝕疲勞——空氣以外的腐蝕環境中的疲勞行為

     ☆ 腐蝕疲勞>單純疲勞

     ☆ 腐蝕疲勞>單純腐蝕

     ☆ 腐蝕環境不需要有明顯的侵蝕性

     ☆ 腐蝕——疲勞裂紋萌生所需時間減少 循環周次明顯減少 裂紋擴展速度增大

腐蝕疲勞特點

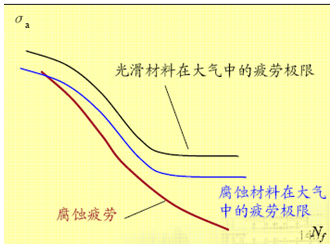

1.不存在疲勞極限

2.純金屬也會發生腐蝕疲勞

  -不需要材料-環境的特殊組合

  -鈍態，活化態均可

  -腐蝕介質+交變應力

3.腐蝕疲勞強度與耐蝕性

  ☆ 耐蝕材料的腐蝕疲勞強度隨抗拉強度的提高而提高

  ☆ 耐蝕性差的材料腐蝕疲勞強度與抗拉強度無關

4.腐蝕疲勞裂紋起源

  ☆ 多起源于表面腐蝕坑或缺陷

  ☆ 裂紋源數量較多

5.腐蝕疲勞裂紋

  ☆ 主要是穿晶裂紋

  ☆ 隨腐蝕發展裂紋變寬

6.脆性斷裂

  ☆ 沒有明顯的宏觀塑性變形

  ☆ 斷口有腐蝕的特征

  腐蝕坑、腐蝕產物、二次裂紋等

  ☆ 斷口有疲勞特征，疲勞輝紋

腐蝕疲勞機理

★ 交變應力與腐蝕介質共同作用的結果

★ 純疲勞機理與電化學腐蝕作用（借助應力腐蝕或氫致開裂的機理）的結合

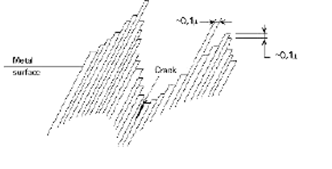

A.滑移帶優先溶解模型：

  在交變應力作用下次生駐留滑移帶

  擠出、擠入處由于位錯密度高，或雜質在滑移帶沒和積使原子具有較高的活性，受到優先腐蝕

  腐蝕疲勞裂紋形核

  變形區為陽極，未變形區為陰極

  在交變應力作用下促進了裂紋的擴展。

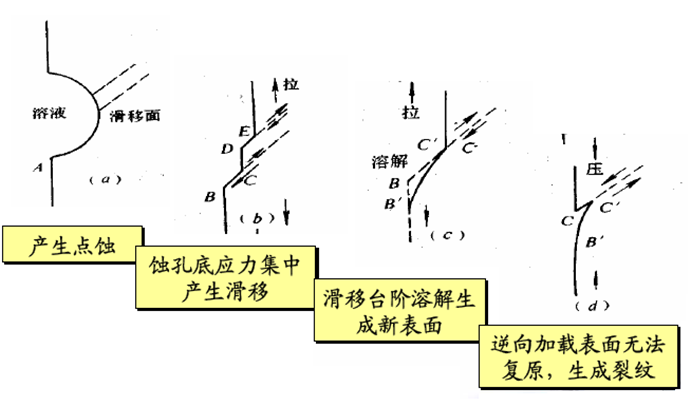

B.蝕孔應力集中模型:

.腐蝕疲勞 VS. SCC

    腐蝕疲勞易于形核：應力狀態不同

    交變應力 → 滑移具有累積效應 →  表面膜更容易遭到破壞 → 腐蝕疲勞裂紋形核

    靜拉伸應力  →  滑移臺階產生相對困難

                → 滑移臺階溶解速度  →  再鈍化速度  → SCC裂紋擴展

.腐蝕疲勞  VS. 純疲勞裂紋

    腐蝕疲勞更易形核和擴展：腐蝕介質的作用

    純疲勞，交變應力低時

         → 純疲勞裂紋形核核困難，存在疲勞極限

              → 提高抗拉強度可以提高疲勞極限

    交變應力低+腐蝕介質：裂紋形核容易

        一旦形核   →  不斷擴展  → 不存在疲勞極限

                強度對裂紋形核影響小  → 疲勞強度與抗拉強度無關

腐蝕疲勞影響因素

.力學因素

 應力循環參數、疲勞加載方式、應力循環波形、應力集中

.環境因素

 溫度、介質的腐蝕性、外加電流

.材料因素

耐蝕性、組織結構、表面狀態

—力學因素

■ 應力循環參數

.應力交變頻率高，腐蝕作用不明顯，機械疲勞為主

.應力交變頻率低，與凈拉伸作用相似

.只有在某一交變頻率下最容易發生腐蝕疲勞，頻率越低，裂紋擴展速度越快

■ 疲勞加載方式

.扭轉疲勞 > 旋轉彎曲疲勞 > 拉壓疲勞

■ 應力循環波形

.方波、負鋸齒波影響小，正弦波、三角波或正鋸齒波影響大

—環境因素

.溫度

 溫度升高：對純疲勞影響小，腐蝕疲勞性能下降;

.介質的腐蝕性

 ◇ 介質腐蝕性越強 --》 腐蝕疲勞強度越低

 ◇ 腐蝕性過強 --》 形成疲勞裂紋可能性減小 --》裂紋擴展速度下降

.外加電流

 ◇ 陰極極化：裂紋擴展速度降低，但進入析氫電位區對高強鋼腐蝕疲勞性能有害：

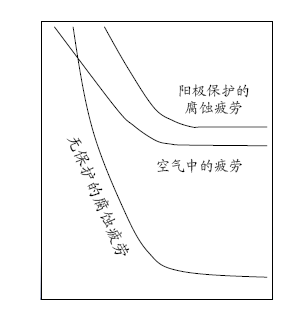

 ◇ 陽極極化：加速活化態碳鋼腐蝕疲勞;提高氧化性介質中碳鋼、不銹鋼的腐蝕疲勞強度

—材料因素

.耐蝕性

 耐蝕性高的金屬，對腐蝕疲勞敏感性小

 改善材料耐蝕性的合金化對腐蝕疲勞有益

.組織結構

細化晶粒有利于提高腐蝕疲勞強度

.表面狀態

表面殘余應力為壓應力時，腐蝕疲勞性能好。

腐蝕疲勞控制

1.提高材料表面光潔度

  鍍鋅鋼絲在海水中的疲勞壽命得到了顯著延長

2.使用緩蝕劑

3.陰極保護

  廣泛用于海洋金屬結構物腐蝕疲勞的防護

4.表面處理

  通過氣滲、噴丸和高頻淬火等表面硬化處理，在材料表面形成壓應力層

十一、磨損腐蝕 (erosion-corrosion)

◇ 定義

    高速流動的腐蝕介質(氣體或液體)對金屬材料造成的腐蝕破壞

    ——是流體的沖刷和腐蝕協同作用的結果

◇ 主要形式

(1)湍流腐蝕

(2)沖擊腐蝕

(3)空泡腐蝕

(4)  摩振腐蝕

其中(2)是磨損腐蝕的主要形式(1)和(2) 有時合稱為沖刷腐蝕

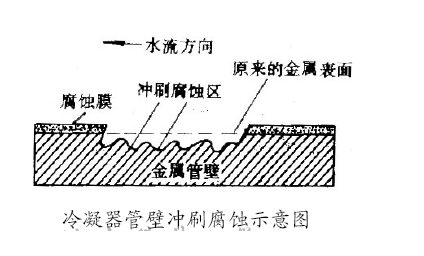

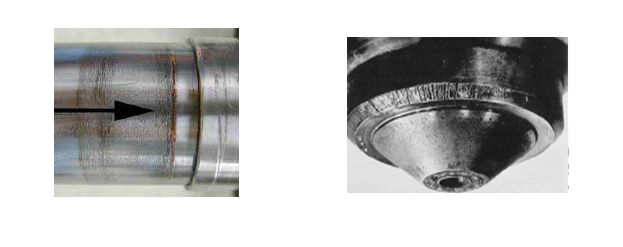

沖刷腐蝕的形態

.金屬表面一般呈現溝槽、凹谷、淚滴狀及馬蹄狀

.表面光亮無腐蝕產物積存

.與流向有明顯的依賴關系

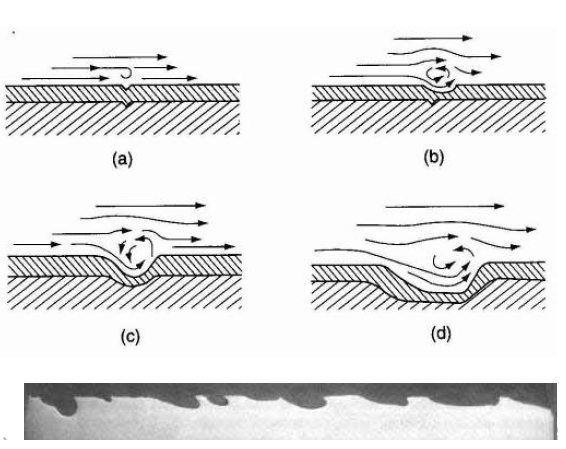

沖刷腐蝕的機理

.沖刷腐蝕特征：

 沖刷對腐蝕的促進，腐蝕對沖刷的促進

 流體對電化學腐蝕行為的影響、流體產生的機械作用以及二者的交互作用

.腐蝕對沖刷的加速作用

 使表面粗化 形成局部微湍流

 溶解金屬表面的硬化層 露出較軟的基體

 使耐磨硬化相暴露以致脫落

沖刷對腐蝕的加速作用

防止沖刷腐蝕的措施

1.改進設計

  -降低表面流速和避免惡劣的湍流出現

2.控制環境

  -控制溫度、pH、氧含量，添加緩蝕劑

  -澄清和過濾流體中的固體顆粒

  -避免蒸汽中冷凝水的形成

  -去除溶解在流體中的氣體等

3.正確選材

4.表面處理與保護

5.陰極保護

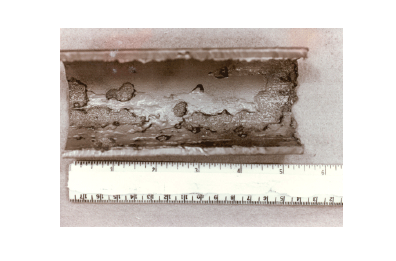

空泡腐蝕 (cavitation erosion)

.空泡腐蝕（空蝕和氣蝕）

.一種特殊形式的沖刷腐蝕

.由于金屬表面附近的液體中空泡潰滅造成表面粗化、出現大量直徑不等的火山口狀的凹坑，最終喪失使用性能的一種破壞。

.只發生在高速的湍流狀態

.特別是液體流經形狀復雜的表面，液體壓強變化很大的場合

.如水輪機葉片、螺旋槳、泵的葉輪、閥門及換熱器的集束管口等

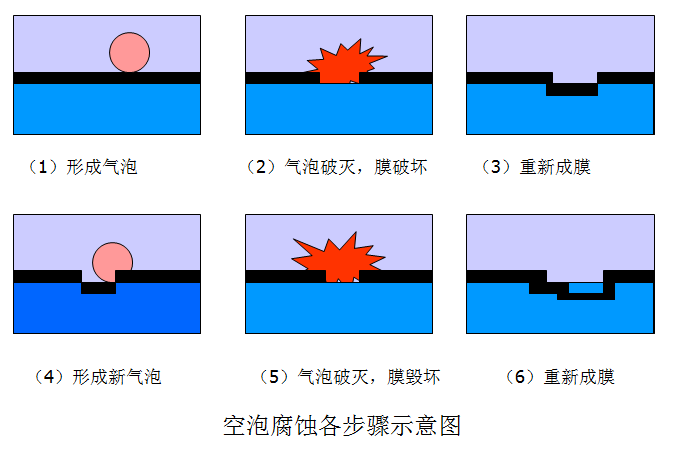

空泡的形成與破滅

△在局部位置，當流速變得十分高

△靜壓強 < 液體汽化壓強 --》 液體內迅速形成無數個小空泡

△空泡隨流體一起遷移

△單相流變成雙相流

△外部壓強升高 --》 空泡不斷被壓縮 --》最終潰滅（崩破）

△潰滅時間短，10-3S

△空泡原空間被周圍液體迅速充填 --》 強大的沖擊壓力，壓強可達103MPa

△大量空泡在金屬表面某個區域反復潰滅

△使金屬表面發生應變疲勞并誘發裂紋

△導致空泡腐蝕

防止空泡腐蝕的措施

1.　改進設計，減小流程中流體動壓差

2.　選用較耐空蝕的材料或精磨表面

3.　用彈性保護層或陰極保護也有效

摩振腐蝕

承受載荷、互相接觸的兩表面由于振動和滑動，以及與周圍介質發生的化學或電化學腐蝕的共同作用，導致表層材料流失的現象。

摩振腐蝕機理

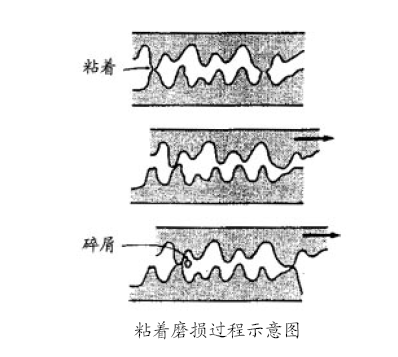

粘著磨損

.兩個固體表面相對運動

.表面的突出部位或凸起發生塑性形變

.在高的局部壓力作用下焊合在一起

.表面繼續滑動時，物質從一個表面剝落而粘著在另一個表面所引起的磨損

.會產生一些小的磨?；蛩樾?，進一步加重表面磨損

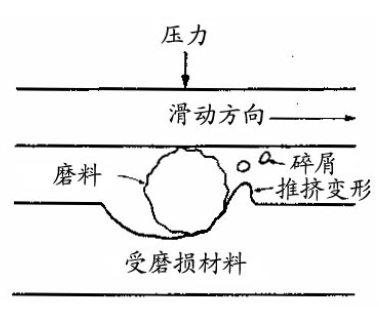

磨料磨損

◆ 粗糙而堅硬的表面在一定的壓力下貼著軟表面滑動

◆ 或游離的堅硬固體顆粒在兩個摩擦面之間的滑動

◆ 產生磨損

◆ 與粘著磨損區別：沒有微焊接的發生

摩振腐蝕機理

.不存在機械磨損

 ◆ 材料在腐蝕環境中受膜的保護，腐蝕輕微：

.存在機械磨損作用

 ◆ 表面保護膜局部遭到破壞，腐蝕得以進行，且摩擦熱會加速腐蝕

 ◆ 剝落的保護膜通常以固體碎屑的形式存在與兩表面之間，引起磨料磨損

 ◆ 腐蝕磨損的損失量 > 純腐蝕 + 純磨損

摩振腐蝕防止措施

1.降低載荷會使磨損速度下降

2.注意使摩擦副的兩個表面具有相近的硬度會降低磨損率

3.通過合金化、選材或表面處理提高材料的耐磨性能

4.使用減摩材料或潤滑劑
